به جرات می توان گفت که اجرا و طراحی لوله کشی ساختمان یکی از مهم ترین بخش های تاسیساتی ساختمان است . به حدی که تنها یک اشتباه در انجام آن می تواند سبب بروز نشتی و آسیب های زیاد به ساختمان شود.
پس ما در این متن از مجله وبسایت ایده چین ضمن توضیح انواع لوله کشی ساختمان و روش ها و مراحل طراحی شبکه لوله کشی، طراحی لوله کشی فاضلاب و انواع آن، نحوه انجام لوله کشی فاضلاب توالت و طراحی لوله کشی آشپزخانه را به شما توضیح می دهیم. و به سوالاتی در رابطه با لوله کشی ساختمان پاسخ خواهیم داد. پس تا پایان این متن با ما همراه باشید.
معرفی انواع لوله کشی ساختمان
لوله کشی ساختمان به عنوان یکی از مهم ترین بخش های تاسیساتی در صنعت ساختمان سازی به منظور انتقال سیالات، گازها و آب انجام می شود. بنابراین با توجه به این که سیستم لوله کشی در انواع مختلفی دارد، در ادامه راجع به مهم ترین انواع لوله کشی خانگی صحبت خواهیم کرد.

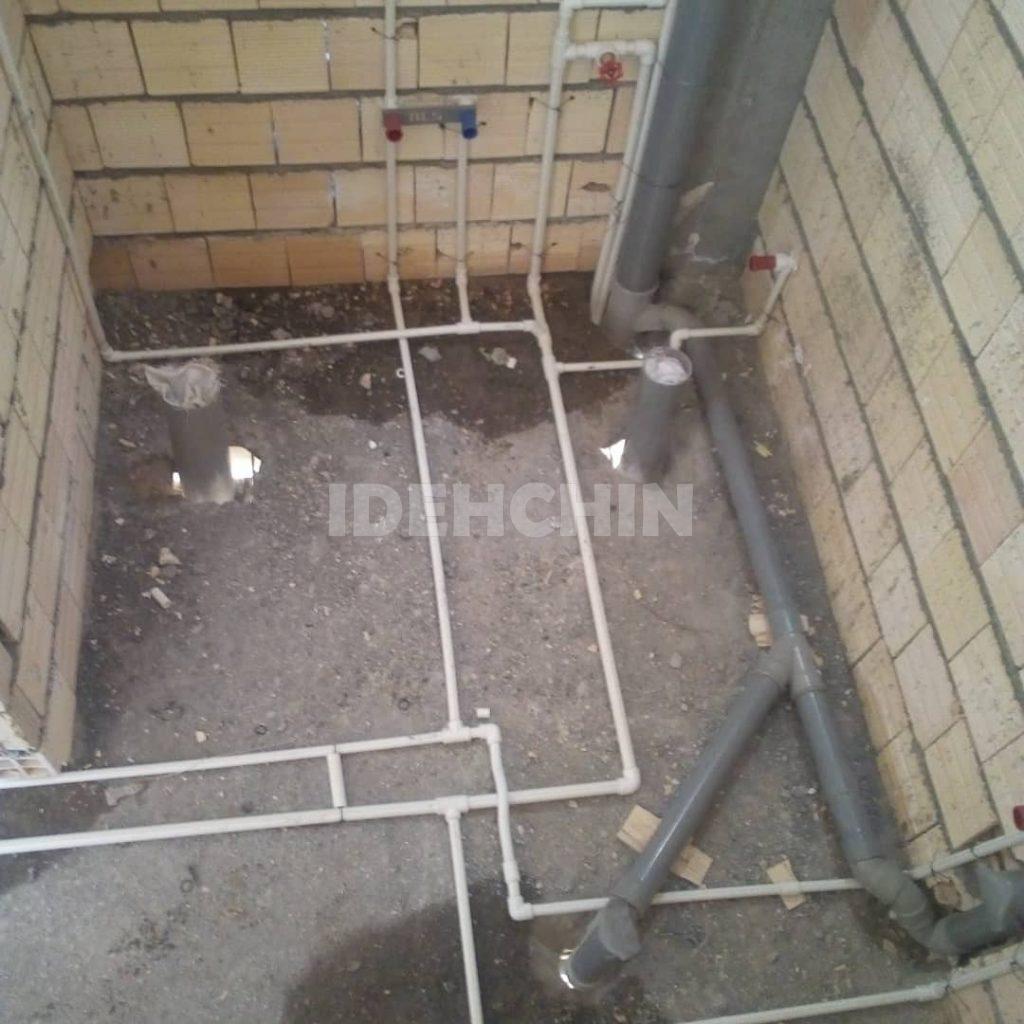

- سیستم لوله کشی آب سرد و گرم
در بیشتر ساختمان های قدیمی از لوله های فلزی برای لوله کشی آب و از لوله های چدنی با اتصالات سربی برای لوله کشی فاضلاب استفاده شده است. اما از آنجایی که این لوله ها حداکثر 15 سال عمر می کنند و خیلی زود پوسیده می شوند، امروزه بیشتر لوله ها و اتصالاتی که در لوله کشی آب مورد استفاده قرار می گیرند از جنس پلی اتیلن هستند. همچنین لوله های فاضلاب از جنس پلیکا هستند.
اگر چه لوله های پلی اتیلن، دچار پوسیدگی و زنگ زدگی نمی شوند اما اگر اتصالات این نوع لوله ها که در اکثر مواقع هم به روش اتوی حرارتی انجام می شوند، غیر اصولی کار شود، ایراد خود را پس از مدت کوتاهی به شکل نشتی در لوله ها نشان می دهند.
در ساختمان های چند طبقه، یک یا چند مسیر برای بالا رفتن لوله آب در نظر گرفته شده که هر کدام از این لوله ها باید در شروع مسیر دارای شیر فلکه قطع دستی باشند. همچنین لوله انشعاب در طبقات هم باید دارای شیر فلکه قطع و وصل برای سیستم لوله کشی آب سرد و گرم مصرفی باشد.
اما در زمان لوله کشی آب بایستی به نکات زیر نیز دقت نمود:
* لوله کشی تاسیسات ساختمان باید در کوتاه ترین مسیر و با کمترین میزان پیچ و خم و به صورت موازی یا عمود بر دیوارهای ساختمان انجام شود
* در ساختمان های مسکونی نباید لوله های آب و فاضلاب را در کنار هم قرار داد، چرا که بر اثر گذشت زمان، پوسیدگی و از بین رفتن آب بندی لوله ها، این امکان وجود دارد که تراوش و آلودگی های لوله های فاضلاب سبب آلودگی آب آشامیدنی و بهداشتی شود.
بنابراین بهتر است که لوله کش در چنین شرایطی ضمن رعایت فاصله مناسب، در زمان نصب لوله کشی های افقی ساختمان، لوله های فاضلاب را در زیر مابقی لوله ها بگذارد.

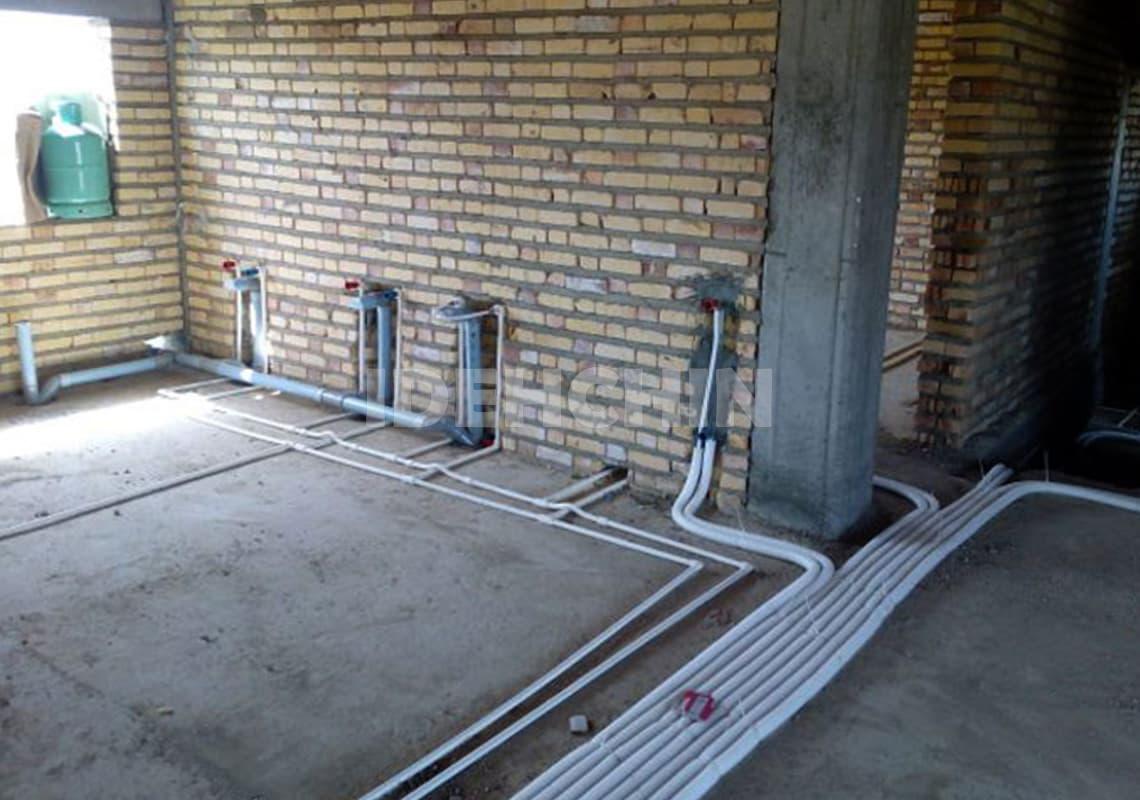

* لوله کشی آب سرد و گرم ساختمان نباید به صورت کف خواب انجام شود، اما اگر به هر دلیلی مجبور به این کار شدید باید لوله های عمودی را جوری در نظر بگیرید. که طول لوله کف خواب در کمترین میزان ممکن باشد. بنابراین لازم است که لوله کشی آب در نزدیکی دیوارها، تیغه ها و سقف ها انجام شود و تغییر زاویه در لوله کشی ها بر اساس امتداد دیوارها باید طبق دستور و نقشه صورت بگیرد.

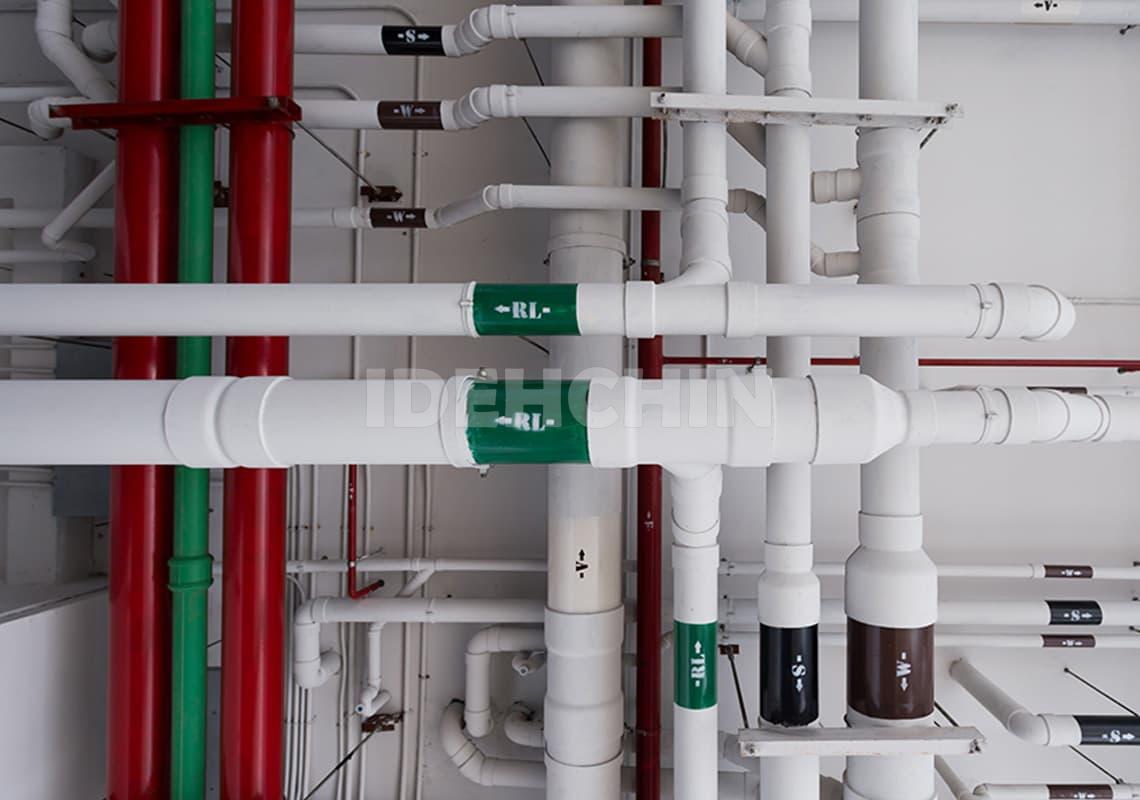

* چنانچه بخواهید لوله های افقی را به صورت زیر سقفی یا زیر پوشش سقف کاذب نصب کنید باید آن را در بالاترین ارتفاع ممکن اجرا نمایید.
لوله کشی آب آشپزخانه
در طراحی لوله کشی ساختمان برای آشپزخانه , لوله کشی آب برای شیر ظرفشویی , ماشین لباسشویی , ماشین ظرفشویی , یخچال ساید , پکیج انجام میشود .
چیدمان لوله کشی آشپزخانه
در چیدمان گاز , سینک و یخچال و جانمایی لوازم آشپزخانه بهترست که همه لوازم با فاصله از هم قرار بگیرند . برای تعیین فاصله این سه وسیله از یک مثلث فرضی در طراحی نقشه لوله کشی ساختمان بهره میگیرند .
در صورت استفاده از پکیج یا آبگرمکن چیدمان باید به شکلی باشد که دودکشی مناسب برای این دو وسیله مهیا باشد . نصب هر وسیله ای نبایستی مانع یا خللی در استفاده از وسایل دیگر و بازکردن در و پنجره ها شود .
